Автогидроподъемник DongFeng C80 DASAN DS-300
Подробнее о модели
Основные технические характеристики DASAN DS-300
|
Грузоподъемность рабочей платформы , кг |
300 |
|
Вылет максимальный, м |
18 |
|
Рабочая высота подъема, м |
29.7 |
|
Номинальная высота подъема, м |
28.2 |
|
Время движения стрелы выдвижение / втягивание, с |
41 / 40 |
|
Время подъема рабочей платформы на максимальную высоту, с |
41 |
|
Угол наклона стрелы, (относительно горизонта), градус |
от -17 до 79 |
|
Тип стрелы |
телескопическая, 7-секционная |
|
Размеры рабочей платформы, мм |
1100 |
|
Объем масляного бака, л |
98 |
|
База, м |
3735 |
|
Колея колес, мм: |
1,120 |
|
Опорный контур, мм: |
|
|
Максимальная частота вращения поворотной рамы, об/мин |
1 |
|
Грузоподъемность лебедки, кг (по отдельному заказу) |
500 |
|
Скорость подъема груза лебедкой, м/мин |
42 |
|
Угол поворота, градусы |
± 180(360) |
|
Угол разворота рабочей платформы относительно продольной оси стрелы, градусы |
360 |
|
Место управления
- при установке на выносные опоры |
Пульт радиоуправления на платформе, пульт на рабочем месте оператора на поворотной раме |
|
Способ управления |
Электрогидравлический |
|
Входные параметры гидравлической системы: |
|
|
Входные параметры электрический системы: |
|
|
Способ токоподвода к рабочему оборудованию подъемника |
Кабельный от бортовой сети шасси |
|
Инвертор(по отдельному заказу), Квт |
6 |
|
Масса рабочего оборудования подъемника, не более, кг |
4650 |
|
Масса автомобильного шасси, т |
не менее 7,5 |
|
Система безопасности |
Предохранительный клапан, балансировочный клапан аварийного выпадения стрелы, двойной балансировочный клапан выдвижение и сложение стрелы, двойной обратный клапан аварийного выдвижение и сложение опорного цилиндра, клапан аварийной остановки оборудования, отводной клапан рабочей системы(оборудование/аутригеры), аварийный насос, аварийные световые лампы, защитный датчик от опрокидывания, весовой тензодатчик, анемометр |

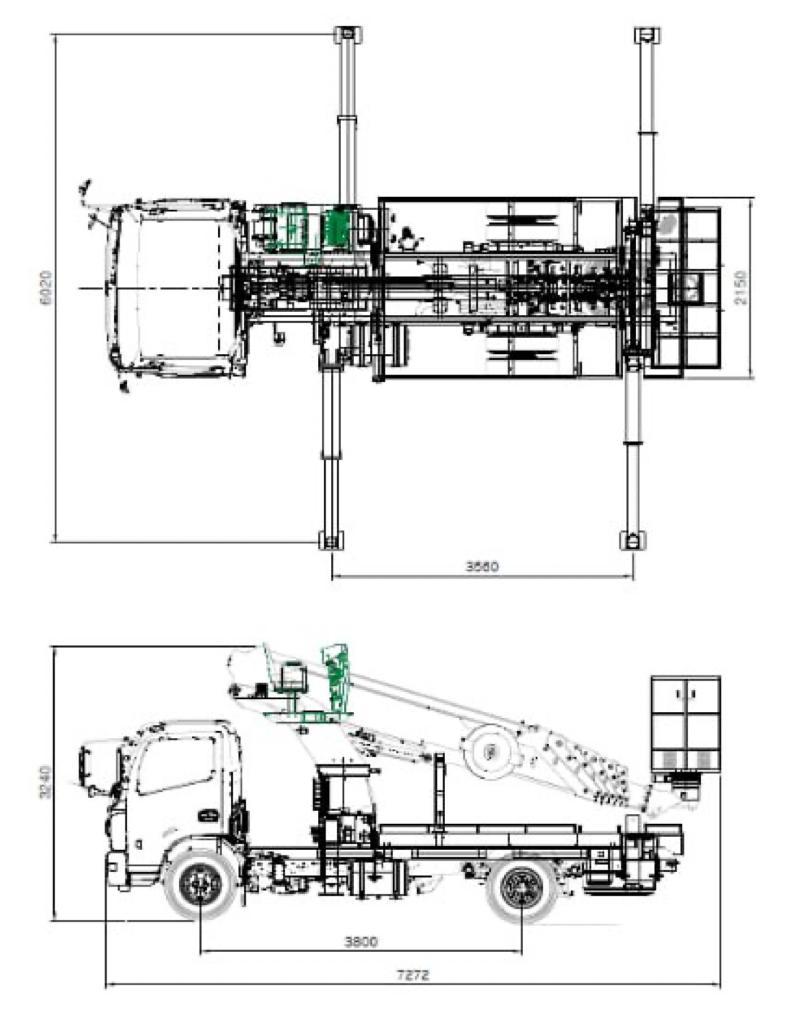

Общий вид рабочего оборудования DS-300 DONG FENG C80N

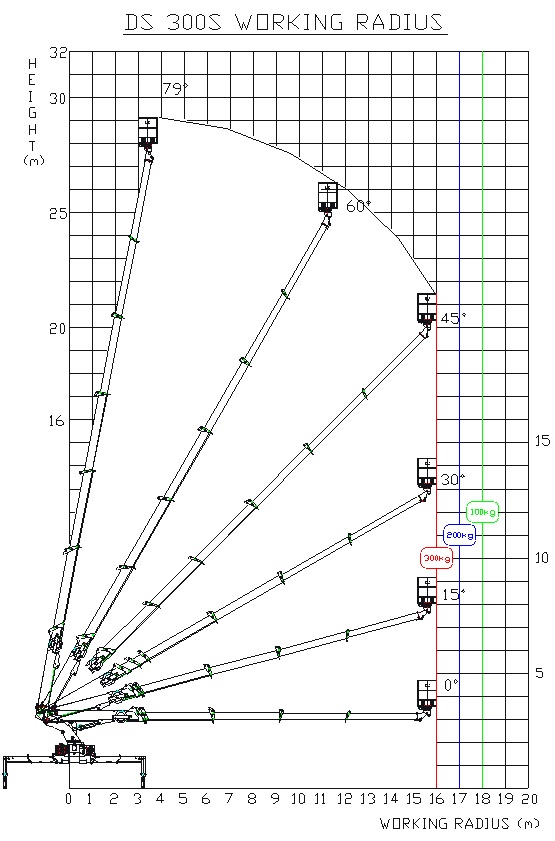

Зона обслуживания в вертикальной плоскости DS-300

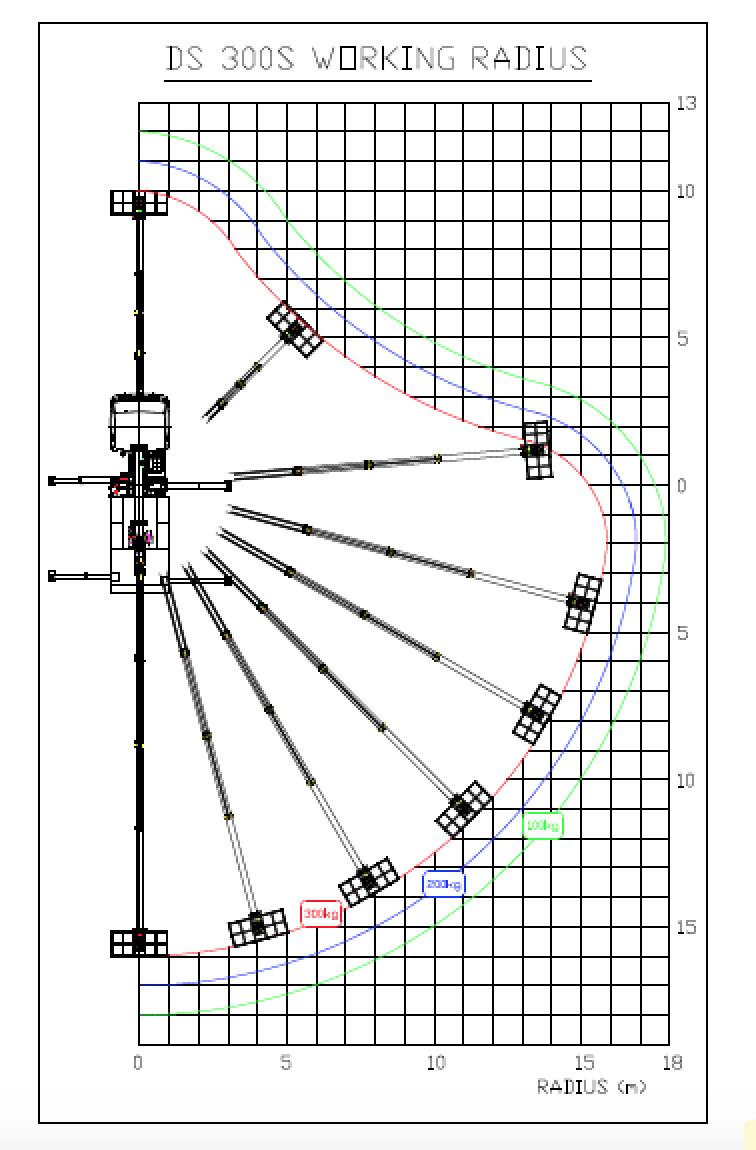

Зона обслуживания в горизонтальной плоскости DS-300
В комплектацию оборудования включено:
· Дистанционный пульт управления HETRONIC (производство Германия) ;
· Анемометр;
· Изоляция рабочей платформы до 1000 Вольт;
· Система аварийной остановки двигателя с возможностью управления из рабочей платформы и с пульта оператора;
· Ограничитель зоны обслуживания;
· Ограничитель максимального груза в рабочей платформы (тензодатчик);
· Механизм блокировки стрелы при выходе из безопасной зоны обслуживания;
· Блокировка работы стрелы до момента установки автогидроподъемника на выносные опоры;
· Блокировка подъема опор при рабочем положении стрелы;
· Аварийный режим складывания (электрический гидронасос) ;
· Платформа подъёмника покрыта рифлёным нескользящим листом;
· Гидрозамки запирания рабочей жидкости в полостях гидроцилиндров;
· Подача предупредительных звуковых сигналов;
· Автоматическая система выравнивания горизонтального положения рабочей платформы;
· Система управления оборотов двигателя в ПДУ и поста управления;
· Система управления СТАРТ/СТОП двигателя с ПДУ и поста управления;
· 3-режимное управление секциями стрелы( 4 последние/ 2 первые/ 6 одновременно);
· Проблесковые рабочие огни;
· Система охлаждения гидравлического масла;
· Розетка 220в на рабочей платформе;
· Все рабочие поверхности облицованы алюминием
· Система подогрева масляного бака;
· Дополнительный опорный контур под передним бампером
